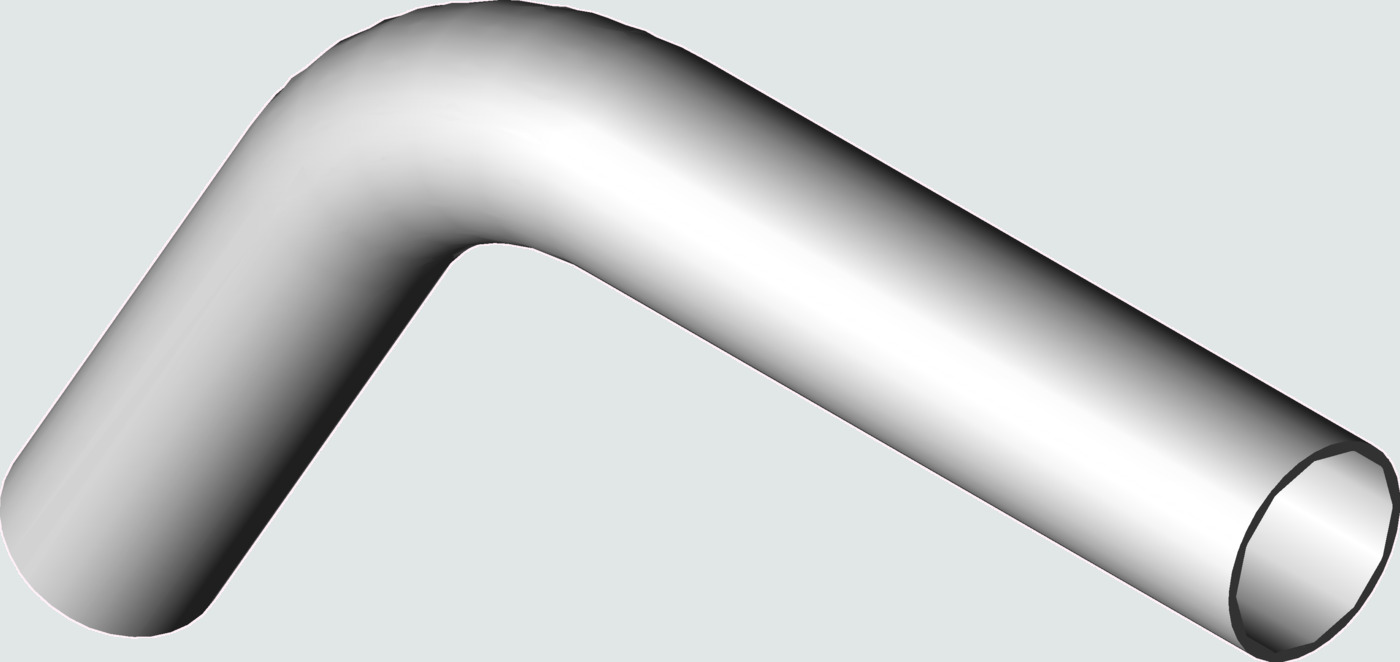

Sanpress putkikaari 60°

Sanpress putkikaari 60°

  • ruostumaton teräs

Malli 2209.6

Tuotetaulukko

d Pakkaus Tuote LVI-​numero määrä
15 5 594 718 *) 1281074
18 5 594 725 *) 1281075
22 5 594 732 *) 1281076
28 5 594 749 *) 1281077
35 5 594 756 *) 1281078
42 1 594 763 *) 1281079
54 1 594 770 *) 1281080

*) toimitettavissa vain niin kauan kuin varastoa riittää

Varastointietiketit - Etiketti ja pahvi

d varastointietiketit (laatikko) varastointietiketit (tarrat) Tuote LVI-​numero
15 594 718 1281074
18 594 725 1281075
22 594 732 1281076
28 594 749 1281077
35 594 756 1281078
42 594 763 1281079
54 594 770 1281080

CAD-tiedostot

  • Käännä hiiren vasemmalla painikkeella
  • Siirrä hiiren oikealla näppäimellä
  • Zoomaus hiiren kiekkopainikkeella
  • Käännä yhden sormen kosketuksella.
  • Siirrä kahden sormen kosketuksella
  • Zoomaus nipistämällä

(Valitse)

d tiedoston koko Tuote LVI-​numero
15 24,4 kB 594 718 1281074
18 24,3 kB 594 725 1281075
22 24,4 kB 594 732 1281076
28 24,4 kB 594 749 1281077
35 24,4 kB 594 756 1281078
42 24,1 kB 594 763 1281079
54 24,2 kB 594 770 1281080

Z-mitat

d L1 [mm] L2 [mm] Tuote LVI-​numero
15 139 80 594 718 1281074
18 138 90 594 725 1281075
22 135 100 594 732 1281076
28 141 110 594 749 1281077
35 174 130 594 756 1281078
42 220 170 594 763 1281079
54 263 220 594 770 1281080
Mitat

Z-mitat Sanpress Inox G

Z-mitat Sanpress Inox G
Koko: 1,2 MB Tyyppi: PDF

Ladattavat tiedostot

Käyttöohjeet

Käyttöohje

Käyttöohje Sanpress

Lataa

Käyttöohje Sanpress

Koko: 2,8 MB Tyyppi: PDF
