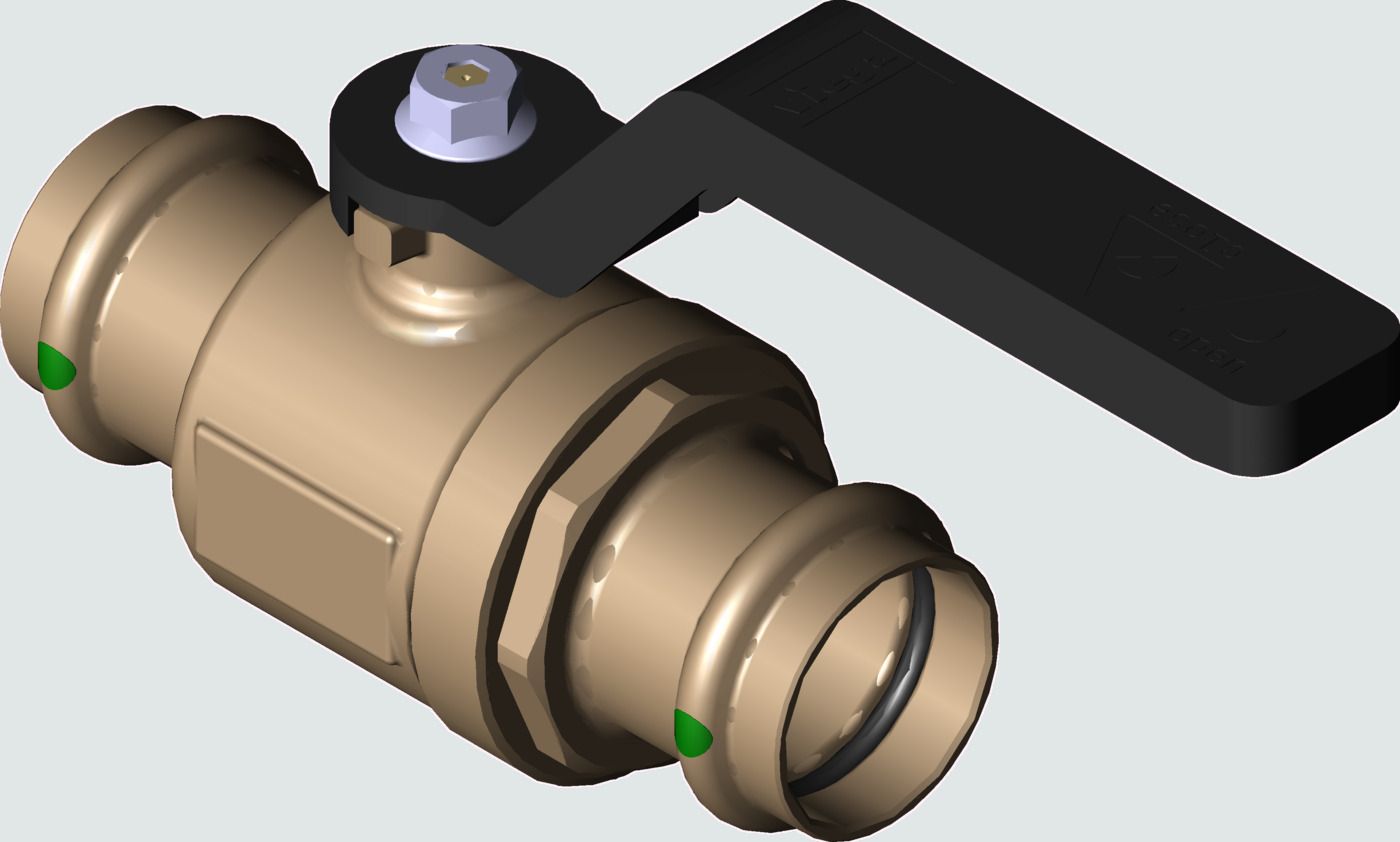

Easytop palloventtiili

Easytop palloventtiili

  • G-​kierre

Varustus

Lieriömäinen G-​kierre (ISO 228:n mukainen) tasotiivisteisille kierreliitoksille, venttiilin runko valmistettu punametallista tai piipronssista metallien arviointiperusteen (UBA) mukaisesti (Saksan liittovaltion ympäristövirasto), kara huoltovapaa (Viega suosittelee avaamaan ja sulkemaan palloventtiilin kokonaan kuuden kuukauden välein)

Tekniset tiedot

käyttöpaine maks. 1,6 MPa (PN16)
käyttölämpötila maks. 110 °C
sis. DVGW-​hyväksyntämerkki

Malli 2270.1

Tuotteet

DN G Pakkaus Tuote määrä
15 ¾ 1 587 024 1)
20 1 1 587 031 1)
25 1¼ 1 587 048 1)
32 1½ 1 587 055 1)
40 1¾ 1 587 062 1)
50 2⅜ 1 587 079 1)

G = G (kierre sylinterimäinen)
1) Tälle tuotteelle on saatavana vain varaosa- ja lisävarusteluettelossa mainitut tuotteet.

Räjähdyspiirros

  1. Easytop käyttökahva Malli 2270.21
  2. Easytop suojahattu Malli 2270.23

Varaosaluettelo

1 - Easytop käyttökahva

Malli 2270.21

2 - Easytop suojahattu

Malli 2270.23

Tarvikeluettelo

Easytop käyttökahva

Malli 2270.26

Etiketit

DN G varastointietiketit (laatikko) Tuote
32 1½ 587 055
50 2⅜ 587 079

CAD-tiedostot

  • Käännä hiiren vasemmalla painikkeella
  • Siirrä hiiren oikealla näppäimellä
  • Zoomaus hiiren kiekkopainikkeella
  • Käännä yhden sormen kosketuksella.
  • Siirrä kahden sormen kosketuksella
  • Zoomaus nipistämällä

(Valitse)

DN G tiedoston koko Tuote
15 ¾ 311 KB 587 024
20 1 495 KB 587 031
25 1¼ 781 KB 587 048
32 1½ 720 KB 587 055
40 1¾ 684 KB 587 062
50 2⅜ 591 KB 587 079

G = G (kierre sylinterimäinen)

Z-mitat

DN G L1 [mm] L2 [mm] L3 [mm] H1 [mm] H2 [mm] Tuote
15 ¾ 28 42 98 73 19 587 024
20 1 32 46 98 74 23 587 031
25 1¼ 36 51 113 89 27 587 048
32 1½ 45 57 113 100 33 587 055
40 1¾ 53 60 119 125 37 587 062
50 2⅜ 56 67 119 133 46 587 079

G = G (kierre sylinterimäinen)
